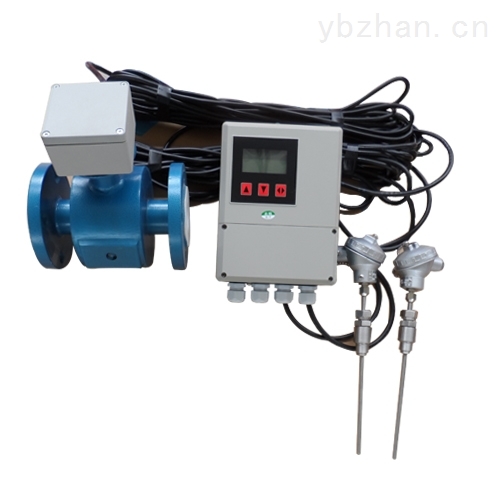

    電磁能量計
    點擊放大
    產品特點:
    電磁能量計能量型中央空調計費系統適用于寫字樓、酒店、工廠等分區域、分樓棟計量的大型商業和公共建筑。能量型中央空調計費方式是依據熱力學原理,通過對供回水溫度和流量的檢測,計算出各用戶使用的能量值,作為空調費用分攤的依據。
    更新時間:
    2022-05-06
    瀏覽次數:
    834
    產品報價:
      電磁能量計的詳細資料:

    一、系統概述     咨詢:1 3 9 1 5 1 9 1 8 3 6

    能量型中央空調計費系統適用于寫字樓、酒店、工廠等分區域、分樓棟計量的大型商業和公共建筑。能量型中央空調計費方式是依據熱力學原理,通過對供回水溫度和流量的檢測,計算出各用戶使用的能量值,作為空調費用分攤的依據。

    電磁能量計系統特點

    1. 工業級產品,運行穩定可靠;

    2. 分體式結構設計,專業用于冷熱計量;

    3. 選用廣泛運用于工業領域的電磁流量計,無壓損,無機械運動部件,量程寬,精度0.5%;

    4. 采用高精度四線制配對鉑電阻溫度傳感器,帶護套安裝,檢修維護方便,配對誤差≤0.1℃,可延長連接信號線至100米不影響測量精度;

    收費模式

    分攤法:

    每戶月費用=(每戶月空調量/總表空調量)×空調總費用

    系統原理

       能量管理系統對熱交換系統中載能介質(液體水)的出口溫度T1、入口溫度T2及瞬時流量q進行實時測量,并按照熱力學能量計算公式,對系統消耗的冷量或熱量值進行計算的裝置。當T1大于T2時,對冷量進行積算,而當T1小于T2時對熱量進行積算,并將冷量和熱量保存。計算公式如下:(Q代表總的耗能量)



    式中:Q—— 釋放或吸收的熱量  (J或wh);

       qm——流經熱量表的水的質量流量(kg/h);

       qv——流經熱量表的水的體積流量(m3 /h);

       ρ——流經熱量表的水的密度(kg/ m3);

       Δh——在熱交換系統的入口和出口溫度下,水的焓值差(J/kg);

       ——時間(h)。

    能量表工作原理圖:

    二、能量管理系統由四部分組成:儀表柜、能量積算儀表、

    流量計、溫度傳感器。

    積算儀功能:液晶熱(冷)量積算控制儀/記錄儀針對現場溫度、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理,構成數字采集系統及控制系統,適用于水暖等供熱系統及空調計量熱交換系統,對傳熱、傳質實現在線計量,從而為企業能源管理、能源消耗計量、技術經濟提供依據。

    萬能信號輸入,可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶、頻率等信號;0.2級測量精度。

    儀表具有貿易結算功能,可設置小流量補足、停電補足、信號斷線補償功能、報表功能、停電/上電記錄功能、報表功能、總掉電時間和總掉電次數記錄功能,同時具有良好的“防盜”功能。

    可對測量介質進行定量控制,帶手/自動啟動、停止、清零功能。

    支持RS485、RS232串行接口,采用標準MODBUS RTU通訊協議。

    支持RS232C打印功能,具有手動打印、定時打印功能。

    帶DC24V饋電輸出,為現場變送器配電。

    帶USB數據轉存功能和SD卡擴展功能。

    輸入、輸出、電源、通訊相互之間采用光電隔離技術。

    電磁流量計:智能電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律工作的,用來測量電導率大于5μS/cm導電液體的體積流量,是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外,還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理,水利建設、河流疏浚等領域的流量計量。

    二、工作原理

        根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例,其值為:E=KBVD



        式中:  E-感應電勢;            K-與磁場分布及軸向長度有關的系數;



                B-磁感應強度;            V-導電液體平均流速;            D-電極間距;(測量管內直徑)



       傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波用一系列的數字處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,并支持HART和MODBUS協議。

    三、電磁能量計產品特點

        ■基本功能

          ●低頻方波勵磁,勵磁頻率:1/10工頻、1/16工頻、1/25工頻;

          ●高頻方波勵磁,勵磁頻率:1/2工頻(適用于漿液測量)(選配);

          ●勵磁電流可選定為125mA、187.5mA、250mA;

          ●無需附加電極的空管測量功能,連續測量,定值報警;

          ●流速測量范圍:0.1 --- 15米/秒,流速分辨率:0.5毫米/秒;

          ●交流高頻開關電源,電壓適用范圍:85VAC --- 250VAC;

          ●直流24V開關電源,電壓適用范圍:16VDC --- 36VDC;

          ●網絡功能:MODBUS、HART(選配);

          ●中文、英文顯示方式,(可定制其它語言);

          ●內部有三個積算器總量,可分別記錄:正向總量、反向總量、差值總量。

        ■特殊功能

          ●掉電時間記錄功能,自動記錄儀表系統電源間斷時間,補算漏計流量;

          ●小時總量記錄功能,以小時為單位記錄流量總量,適用于分時計量制;

          ●紅外手持操作鍵盤,遠距離非接觸操作轉換器所有功能。
